Гибка П-образного профиля из листового металла: технология, расчёт, ограничения

Ниже разберем, что такое П-образный профиль, какие материалы и толщины подходят для гибки, как выбрать радиус и минимальную полку, рассчитать развёртку и избежать типичного брака. Если нужна сама услуга, посмотрите разделы гибка металла, лазерная резка и порошковая покраска.

Что такое П-образный профиль и где применяется

П-образный профиль — это гнутый элемент из листового металла с двумя параллельными полками и одной спинкой. В сечении он выглядит как буква «П» (или «U» в международной нотации). Длины полок обычно одинаковые, но могут различаться, если того требует чертёж.

Геометрически профиль описывается четырьмя параметрами: длина нижней полки (A), высота спинки (B), длина верхней полки (C), внутренний радиус гиба (R) и толщина металла (t). По этим данным рассчитывается развёртка — длина исходной заготовки до гибки.

Применяется П-профиль там, где нужно закрыть торец листа, зафиксировать деталь в пазу, направить движение или собрать каркас:

• вентиляция и воздуховоды;
• корпуса электрошкафов и шкафов автоматики;
• кронштейны, опорные элементы, направляющие;
• фасадные кассеты и архитектурные элементы;
• стеллажи, полки, отбойники, плинтусы;
• профили для вагоностроения, машиностроения, декоративные элементы.

От швеллера П-профиль отличается тем, что у швеллера (С-профиля) одна полка и две стенки, а у Z-профиля полки смотрят в разные стороны. П-профиль выбирают, когда нужен симметричный закрытый контур с одной стороны.

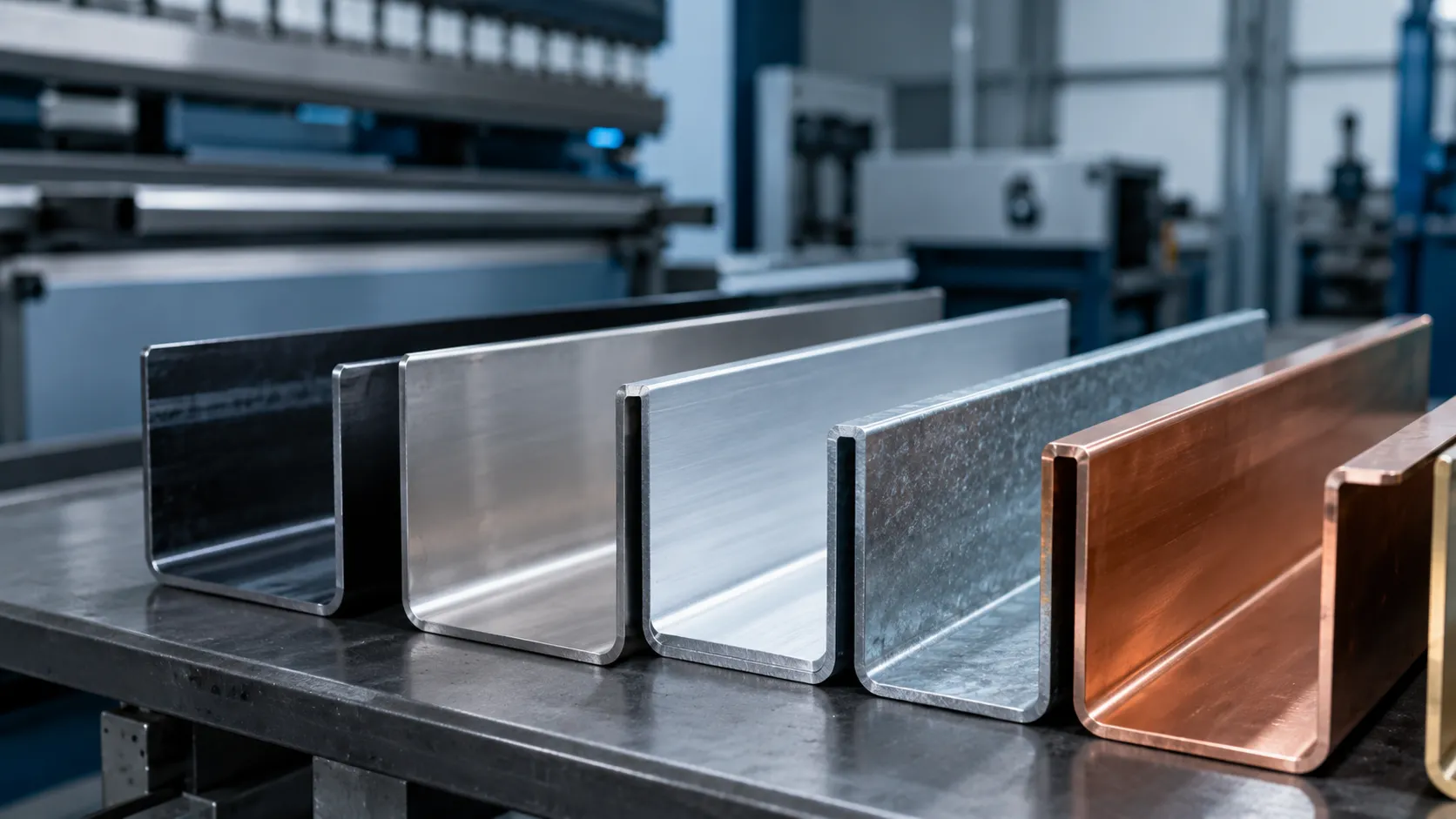

Какие материалы и толщины подходят для гибки П-профиля

КТМ Деталь гнёт П-образные профили из конструкционной и нержавеющей стали, алюминия, оцинковки, меди и латуни. Толщина заготовки — от 0,5 до 6 мм, длина гиба — до 3 000 мм. Этого достаточно для большинства задач по металлообработке в Санкт-Петербурге и регионах.

Конструкционная сталь (08пс, 08кп, Ст3) — самый массовый вариант. Гнётся от 0,5 до 6 мм. Минимальный внутренний радиус — от 1×т для мягких сталей до 1,5×т для Ст3. Пружинение предсказуемое, легко компенсируется.

Нержавеющая сталь AISI 304 и AISI 430 гнётся до 4 мм (304) и до 3 мм (430). Нержавейка склонна к пружинению (3–7°), поэтому технолог закладывает компенсацию угла. Для 430 нужна прижимная балка и точный V-инструмент — материал твёрже.

Алюминий АД31, АМг, АМц гнётся от 0,5 до 5 мм. Пружинение минимальное (1–2°), мин. радиус — 0,5–1×т в зависимости от сплава. Для архитектурного АД31 с анодной плёнкой важно учитывать состояние покрытия до гибки.

Оцинкованная сталь гнётся от 0,5 до 3 мм. Тонкий цинковый слой 20–25 мкм эластичен и не трескается при нормальных режимах, но при чрезмерном усилии в зоне гиба защита повреждается. После гибки рекомендуем обработать сгиб цинковым спреем или грунтом.

Медь М1 и латунь Л63 используются для декоративных элементов, кровли, водосточных систем. Толщины — 0,5–3 мм. Медь гнётся легко (мин. радиус 0,5×т), латунь твёрже — для неё может понадобиться отжиг.

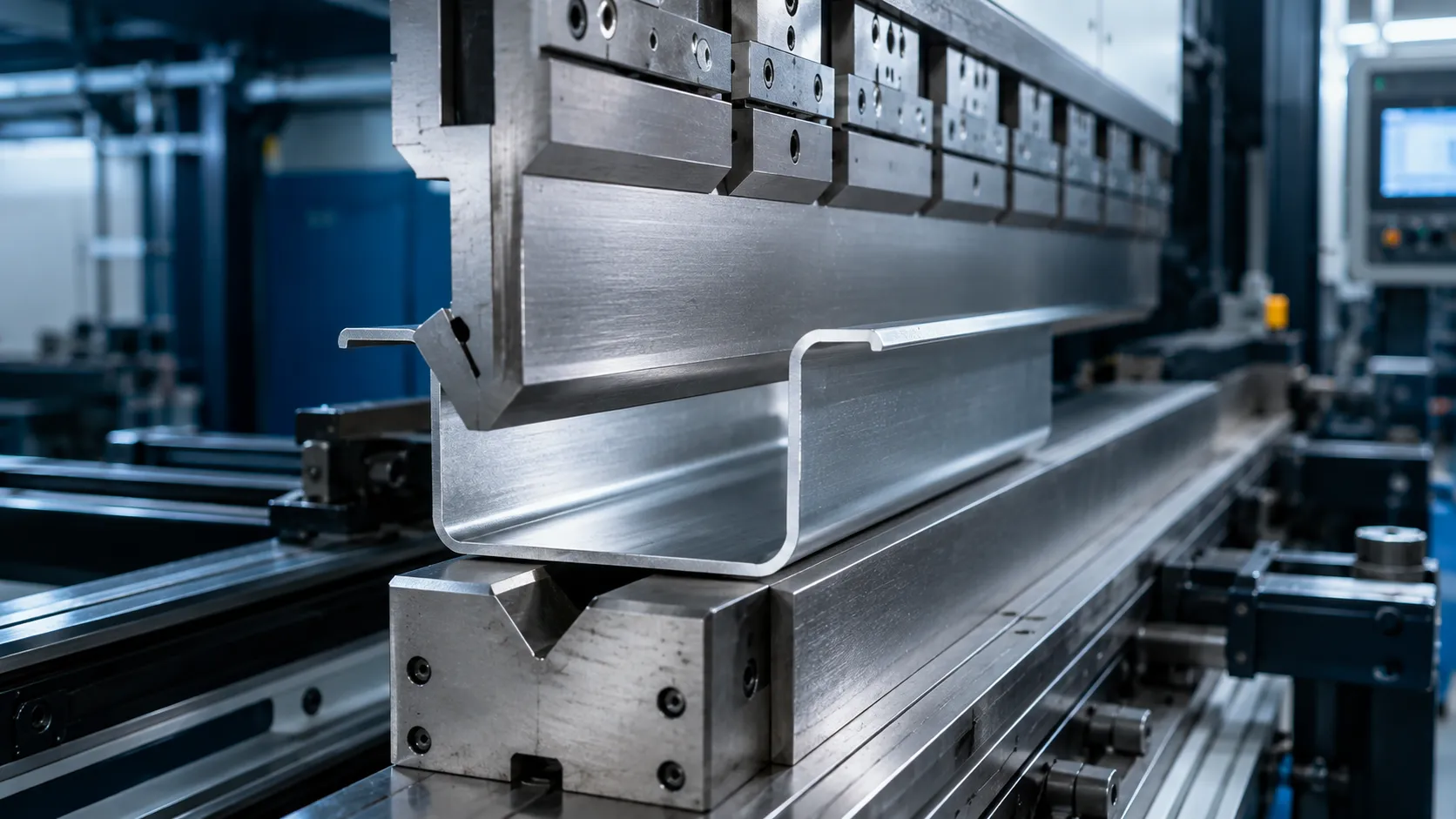

Технология гибки П-образного профиля на листогибе

П-образный профиль на стандартном листогибе с ЧПУ получают за 2–3 перехода. За один проход согнуть П-профиль можно только на специальном инструменте — пуансоне типа «гусиная шея» или с оснасткой, разработанной под конкретный профиль.

Стандартная последовательность выглядит так:

1. Первый переход — V-образный гиб 90°. Формируется одна полка П-профиля.
2. Второй переход — U-образный (или повторный V на 180°). Формируется вторая полка.
3. Контроль — проверка углов, длины полок, отсутствия трещин и утяжин.

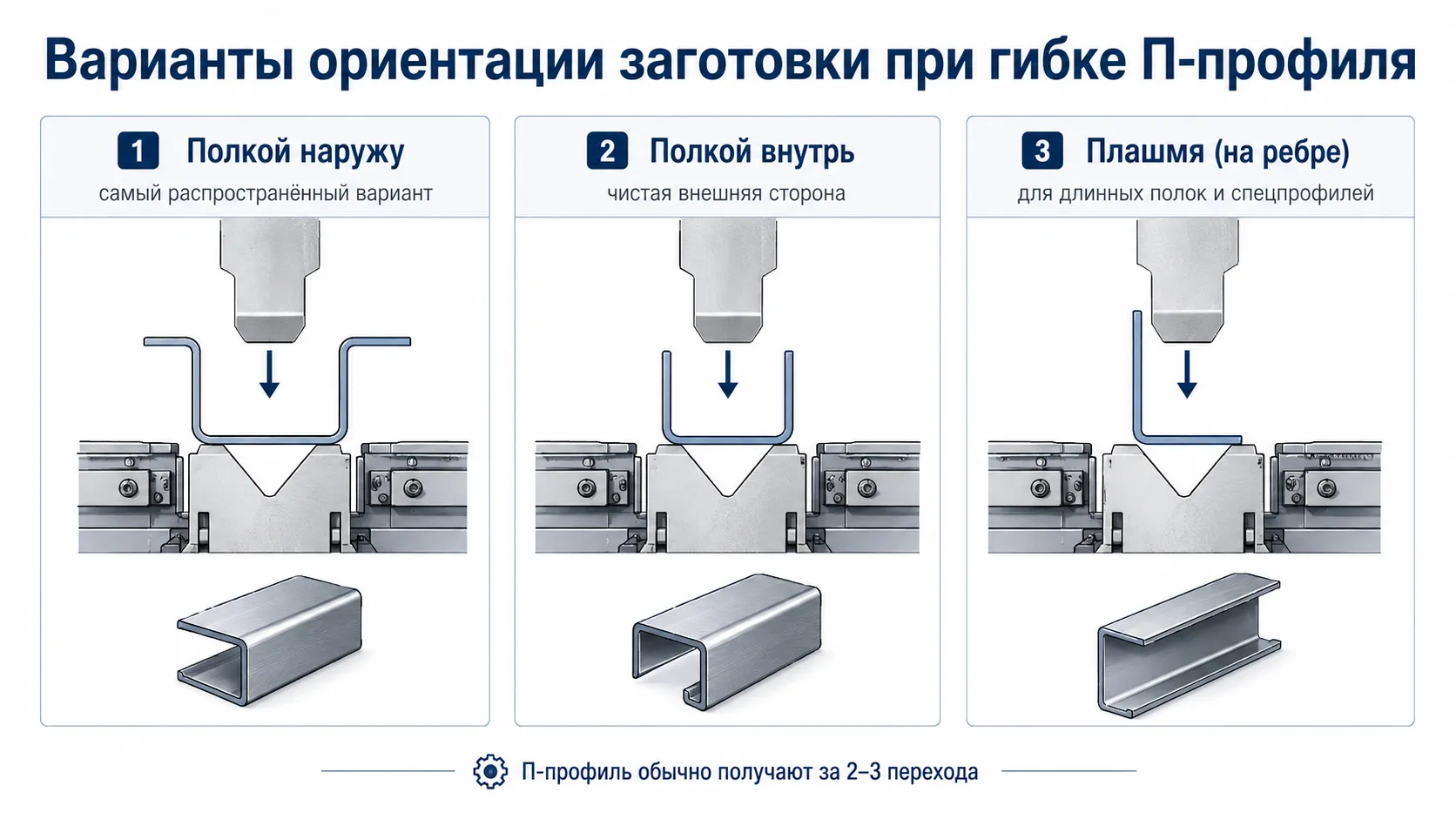

Ориентация заготовки на листогибе зависит от требований к внешнему виду. Есть три рабочих варианта:

Подбор пуансона и V-матрицы — отдельная задача. Ширина ручья V-матрицы обычно равна 6×т для мягких сталей и 8–10×т для нержавейки. Пуансон подбирают с минимальным радиусом от 1×т. Для нержавейки и длинных полок используют пуансон с прижимной балкой, чтобы избежать провисания.

Пружинение (springback) — эффект, при котором после снятия нагрузки металл частично «разгибается» на 1–7°. Чтобы получить нужный угол, технолог закладывает компенсацию. Величина пружинения зависит от материала, толщины и радиуса гиба.

Особый случай — «глубокий П-профиль» с полками длиннее 100–150 мм. Здесь используют метод «через разгиб»: сначала загибают V-образный профиль с малым углом раскрытия, затем в обратную сторону — на нужные 90°. Метод уменьшает утяжину и пружинение, требует точной настройки листогиба.

Параметры и ограничения при гибке П-профиля

Перед запуском в производство важно понимать ограничения — по толщине, длине, радиусу, точности. Эти параметры определяют, можно ли вообще согнуть П-профиль по вашему чертежу, и какое оборудование понадобится.

Минимальный радиус гиба зависит от материала и толщины. Ориентировочно — 1×т для мягких сталей и алюминия, 1,5×т для Ст3 и нержавейки. Сводная таблица приведена выше в разделе про материалы. Подробный разбор — в статье «Минимальная полка при гибке листового металла».

Минимальная полка — расстояние от края заготовки до оси гиба. Простое правило: мин. полка ≥ 2×т + R. Если полка меньше, деталь может выскользнуть из-под пуансона или получить замятие кромки. Точные значения для разных толщин и материалов — в отдельной статье, ссылка выше.

Длина заготовки и длина гиба. На нашем оборудовании длина гиба — до 3 000 мм. Минимальная длина заготовки — 50 мм. Для П-профиля общая длина заготовки равна длине готового профиля плюс припуск на захват (обычно 20–30 мм с каждой стороны для упора).

Допуски на готовый П-профиль:

• угол: ±0,5° (листогиб с ЧПУ), ±1° (ручной);
• линейные размеры полок: ±0,5 мм на 100 мм;
• параллельность полок: ±0,3 мм на 100 мм;
• радиус: ±0,2 мм.

Что берём в работу в КТМ Деталь:

• сталь конструкционная — 0,5–6 мм;
• нержавейка AISI 304 / 430 — 0,5–4 мм;
• алюминий — 0,5–5 мм;
• оцинковка — 0,5–3 мм;
• медь, латунь — 0,5–3 мм;
• длина гиба — до 3 000 мм;
• усилие листогиба — до 135 т (1 350 кН).

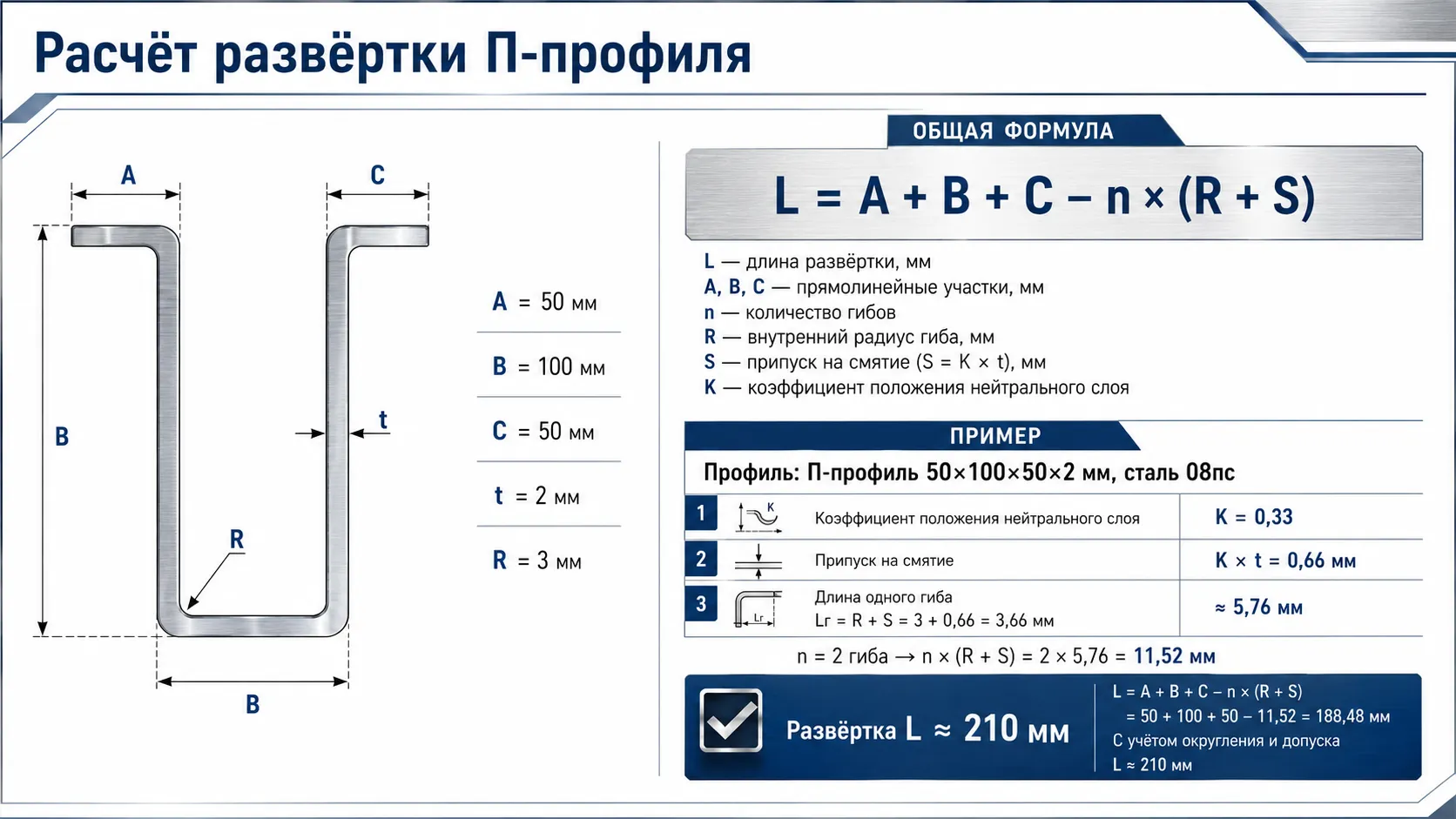

Расчёт развёртки П-профиля

Чтобы согнуть П-профиль, нужно знать длину исходной заготовки — развёртку. Если ошибиться хотя бы на 1–2 мм, полки получатся разной длины или угол уйдёт. Расчёт делают по формуле:

L = A + B + C − n × (R + S)

Где:

• A, B, C — длины элементов П-профиля (нижняя полка, спинка, верхняя полка);
• n — количество гибов (для П-профиля = 2);
• R — внутренний радиус гиба;
• S — допуск на нейтральную линию (приведён в таблицах K-фактора).

K-фактор — отношение расстояния от внутренней поверхности до нейтральной линии (оси, которая не меняет длину при гибке) к толщине металла. Типичные значения:

• K = 0,33 для большинства мягких сталей;
• K = 0,42–0,45 для нержавейки;
• K = 0,25–0,30 для алюминия.

Подробный разбор K-фактора, формул и готовых таблиц — в статье «Как рассчитать длину развёртки при гибке листового металла».

Пошаговый пример. Нужно согнуть П-профиль 50×100×50×2 мм из стали 08пс.

1. Задано: A = 50 мм, B = 100 мм, C = 50 мм, t = 2 мм, R = 3 мм, n = 2.
2. K-фактор для стали 08пс = 0,33.
3. Нейтральная линия смещена от внутренней поверхности на K × t = 0,33 × 2 = 0,66 мм.
4. Длина нейтральной линии одного гиба: π × (R + K×t) / 2 = 3,14 × (3 + 0,66) / 2 ≈ 5,76 мм.
5. Длина развёртки: L = 50 + 100 + 50 − 2 × 0,66 + 2 × 5,76 = 210,2 мм.
6. Ответ: развёртка ≈ 210 мм (округляем вниз, с запасом 0,2 мм).

Что указать в чертеже, чтобы расчёт развёртки прошёл быстро и точно, разобрано в статье «Чертёж для гибки листового металла». Если коротко, нужны длины полок и спинки, толщина, радиус гиба (или пометка «мин.»), материал и марка, тип соединения и количество деталей.

Дефекты при гибке П-профиля и как их избежать

Даже на хорошем листогибе можно получить брак, если не учесть особенности материала и геометрии. Ниже — типичные дефекты П-профиля и способы их избежать.

Как минимизировать брак на практике:

1. Проверять первую деталь из партии до запуска остальных.
2. Использовать шаблоны и кондукторы для серии.
3. Зафиксировать настройки листогиба после выхода на режим.
4. Контролировать качество кромки заготовки: заусенцы от лазерной резки превращаются в трещины на гибе.
5. Для ответственных деталей — сделать пробный образец до запуска всей партии.

Гибка П-профиля в КТМ Деталь

В нашем цехе в Санкт-Петербурге (производственно-административная зона Узигонты, 15с1) гнём П-образные профили из конструкционной и нержавеющей стали, алюминия, оцинковки, меди и латуни. Используем листогибы с ЧПУ, длина гиба — до 3 000 мм, усилие — до 135 т.

Сроки выполнения:

• срочные заказы — 1–2 рабочих дня;
• стандарт — 3–5 рабочих дней;
• серия — от 5 рабочих дней, зависит от объёма и сложности.

Если нужна не только гибка, а полный цикл — лазерная резка заготовки, гибка, при необходимости сварка и порошковая покраска — всё это делаем на одной площадке. Один подрядчик, один ответственный, согласованная технология на каждом этапе.

Как заказать гибку П-профиля:

1. Пришлите чертёж (DXF, PDF, STEP), эскиз или фото детали.
2. Укажите материал, толщину, количество, требования к точности.
3. Получите расчёт стоимости и срока в течение 1 часа в рабочее время.
4. Согласуйте запуск — и заберите готовые детали самовывозом или с доставкой по СПб и области.

Стоимость гибки П-профиля в СПб

Цена гибки П-профиля зависит от нескольких факторов: материал, толщина металла, длина гиба, объём партии, срочность и сложность самого профиля (количество гибов, длина полок, наличие дополнительных операций вроде сварки или покраски).

Ориентировочные цены за один гиб (длина до 1 000 мм) для конструкционной и нержавеющей стали:

Цены ориентировочные. Точную стоимость рассчитаем после получения чертежа. Для серии и постоянных клиентов действуют скидки.

Сравнение с альтернативами:

• Прокатка (холодная) — дешевле для серии от 1 000 шт., но дороже сама оснастка.
• Штамповка — для массового производства от 5 000–10 000 шт., иначе невыгодно из-за пресс-формы.
• Гибка из листа (наш метод) — оптимально для малых и средних серий, прототипов, индивидуальных заказов.
• Лазерная резка + гибка — когда деталь сложной формы с отверстиями и вырезами.

Подробнее о том, как снизить стоимость гибки и лазерной резки без потери качества, — в статье «Как снизить затраты на лазерную резку и гибку металла: 7 советов».
