Минимальная полка при гибке листового металла — это самая короткая часть детали, которую можно надежно согнуть на листогибочном прессе. Если полка слишком маленькая, заготовка плохо опирается на матрицу, линия гиба уходит, край деформируется, а размер после гибки получается нестабильным.
❓
Вопрос
Можно ли сделать короткую полку при гибке листового металла, если она уже заложена в чертеже или 3D-модели?
⚠️
Ограничение
Не всегда. Минимальная полка зависит от толщины листа, радиуса гиба, ширины матрицы, материала и расположения отверстий рядом с линией гиба.
✅
Результат
Если проверить полку до запуска в резку, можно сразу понять, получится ли согнуть деталь на стандартной оснастке или конструкцию лучше немного изменить.
Ниже разберём, от чего зависит минимальная полка, какие размеры можно считать ориентировочными, где чаще всего возникают ошибки и что проверить перед отправкой чертежа в производство. Если нужна сама услуга, посмотрите раздел гибка металла.
Что такое минимальная полка при гибке

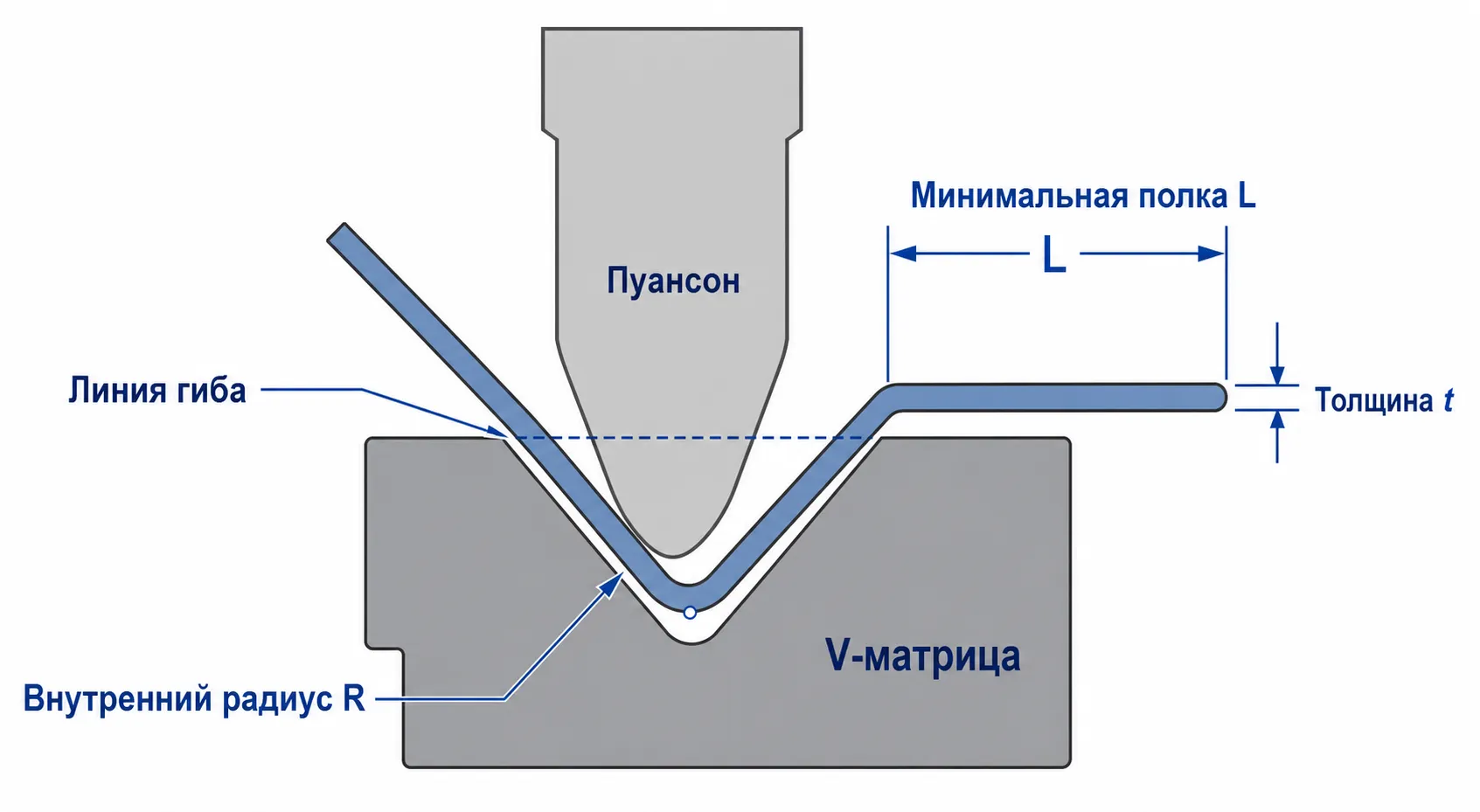

Минимальная полка — это минимально допустимое расстояние от линии гиба до края детали. При гибке лист должен опираться на нижнюю матрицу. Если полка слишком короткая, опоры не хватает: край может провалиться в ручей матрицы, замяться или дать нестабильный размер.
На чертеже такая ошибка часто выглядит безобидно. Полка есть, размер указан, угол задан. Но на производстве выясняется, что деталь нельзя нормально согнуть на имеющемся инструменте или можно сделать только после согласования с технологом.
💡 Важно: Минимальная полка — это не универсальное число из справочника. Она зависит от конкретной толщины, материала, радиуса, матрицы и формы детали.
От чего зависит минимальная полка
Главный фактор — не только толщина листа. На минимальную полку влияет вся связка: материал, инструмент и геометрия детали. Похожие требования к исходным данным есть и в статье про чертеж для гибки листового металла, но здесь фокус именно на короткой полке и ограничениях оснастки.

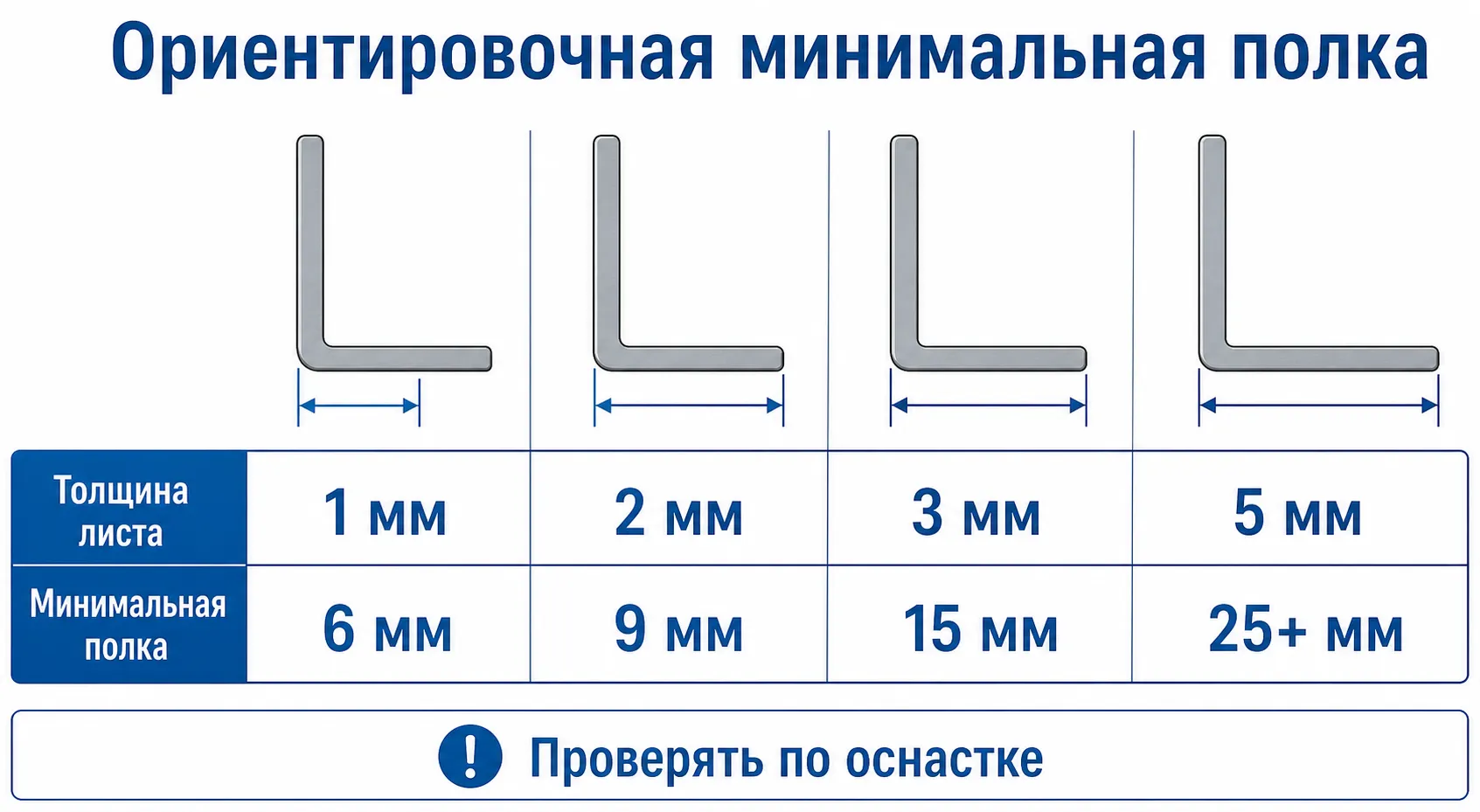

Ориентировочная таблица минимальной полки
Таблица ниже нужна для предварительной проверки чертежа. Она не заменяет расчет и согласование с технологом, потому что реальный размер зависит от станка, оснастки, материала и требований к детали.
| Толщина листа, мм | Ориентировочная минимальная полка, мм | Комментарий |
|---|---|---|
| 0,8 | 6 | Короткая полка возможна, но важна жесткость детали. |
| 1,0 | 6 | Частый размер для кожухов, коробов и крышек. |
| 1,5 | 7-9 | Зависит от радиуса и выбранной матрицы. |
| 2,0 | 9 | Отверстия лучше не ставить близко к линии гиба. |
| 2,5 | 12 | Нужен запас по опоре и усилию гибки. |
| 3,0 | 15 | Короткие полки требуют отдельной проверки. |
| 4,0 | 20 и больше | Возможность зависит от длины гиба и усилия пресса. |
| 5,0 | 25 и больше | Желательно согласовать до запуска в резку. |
Вывод: Если в модели полка 5 мм при толщине листа 3 мм, это почти наверняка риск. Такую деталь нужно проверить до изготовления развертки и запуска в резку.
Почему короткая полка создает проблему
Во время гибки заготовка лежит на нижней матрице, а пуансон давит по линии гиба. Чтобы угол и размер получились стабильными, металл должен нормально опираться на матрицу. При слишком короткой полке этой опоры не хватает.
- угол получается нестабильным;
- край полки заминается;
- размер от линии гиба до края “уплывает”;
- появляются следы от оснастки;
- отверстия рядом с гибом вытягиваются;
- деталь приходится переделывать или гнуть на другой матрице.
Иногда короткую полку можно сделать на более узкой матрице. Но у этого решения есть цена: растет усилие гибки, меняется внутренний радиус, повышается риск следов и трещин на линии гиба. Если параллельно нужно считать заготовку, используйте отдельный материал про расчет развертки при гибке металла.

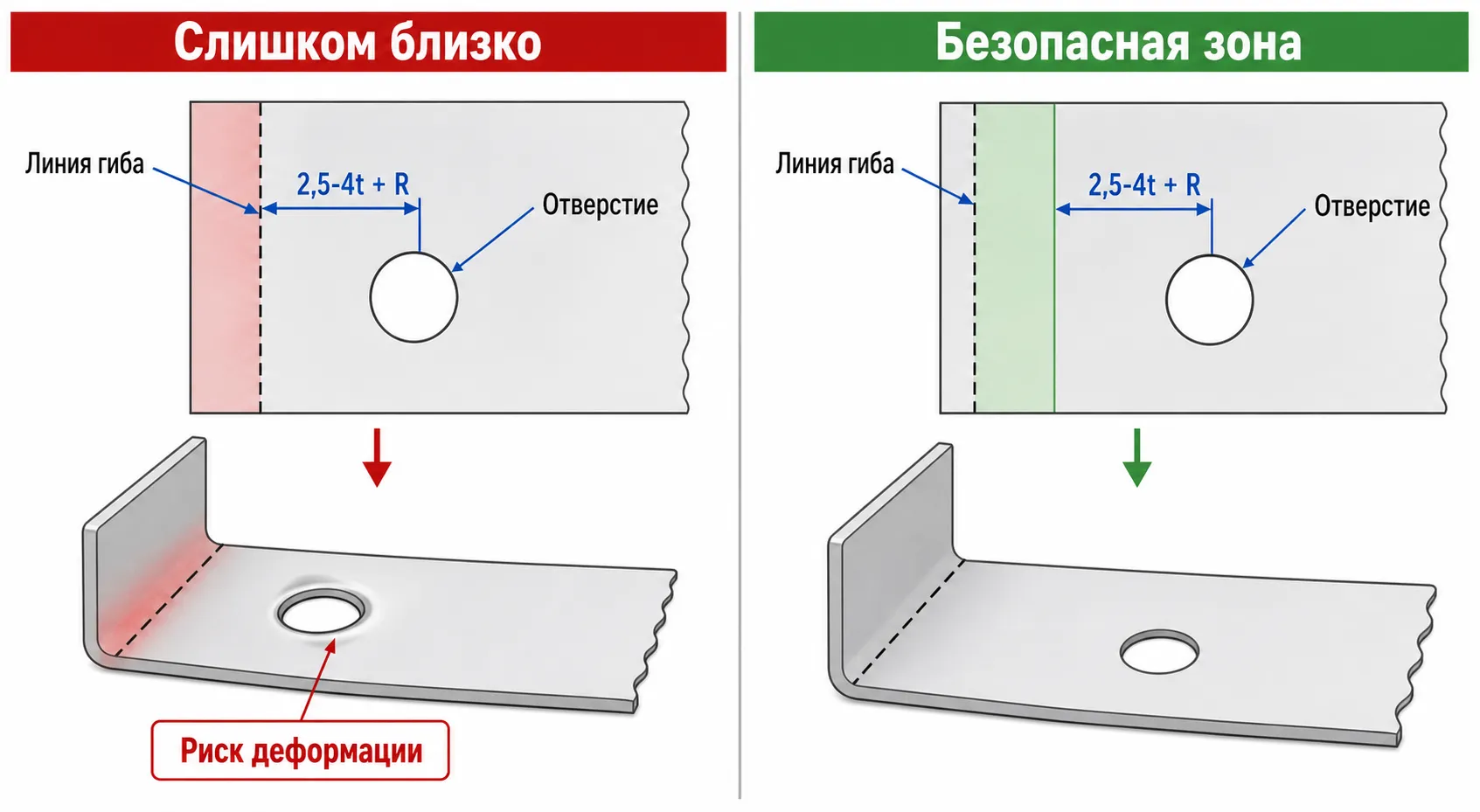

Расстояние от отверстия до линии гиба
Отверстия, пазы и резьбовые элементы нельзя ставить вплотную к гибу без проверки. В зоне радиуса металл растягивается, поэтому отверстие может стать овальным, паз — деформироваться, а крепежное место — уйти от нужного положения.
⚠️ Важно: Типовой безопасный подход — держать отверстие на расстоянии не меньше 2,5-4 толщин материала плюс радиус гиба. Для нержавейки, алюминиевых сплавов и толстого металла запас лучше увеличивать.
Пример: если лист 2 мм, а внутренний радиус гиба около 2 мм, отверстие лучше отнести от линии гиба хотя бы на 7-10 мм. Если отверстие критично для сборки, расстояние нужно проверять отдельно.
Если перенести отверстие нельзя, обычно рассматривают другие варианты: добавляют технологический вырез, меняют форму паза, делают отверстие после гибки, увеличивают радиус или согласовывают нестандартную оснастку. По отверстиям и резьбам также полезна статья про кернение, резьбу и отверстия меньше толщины металла.

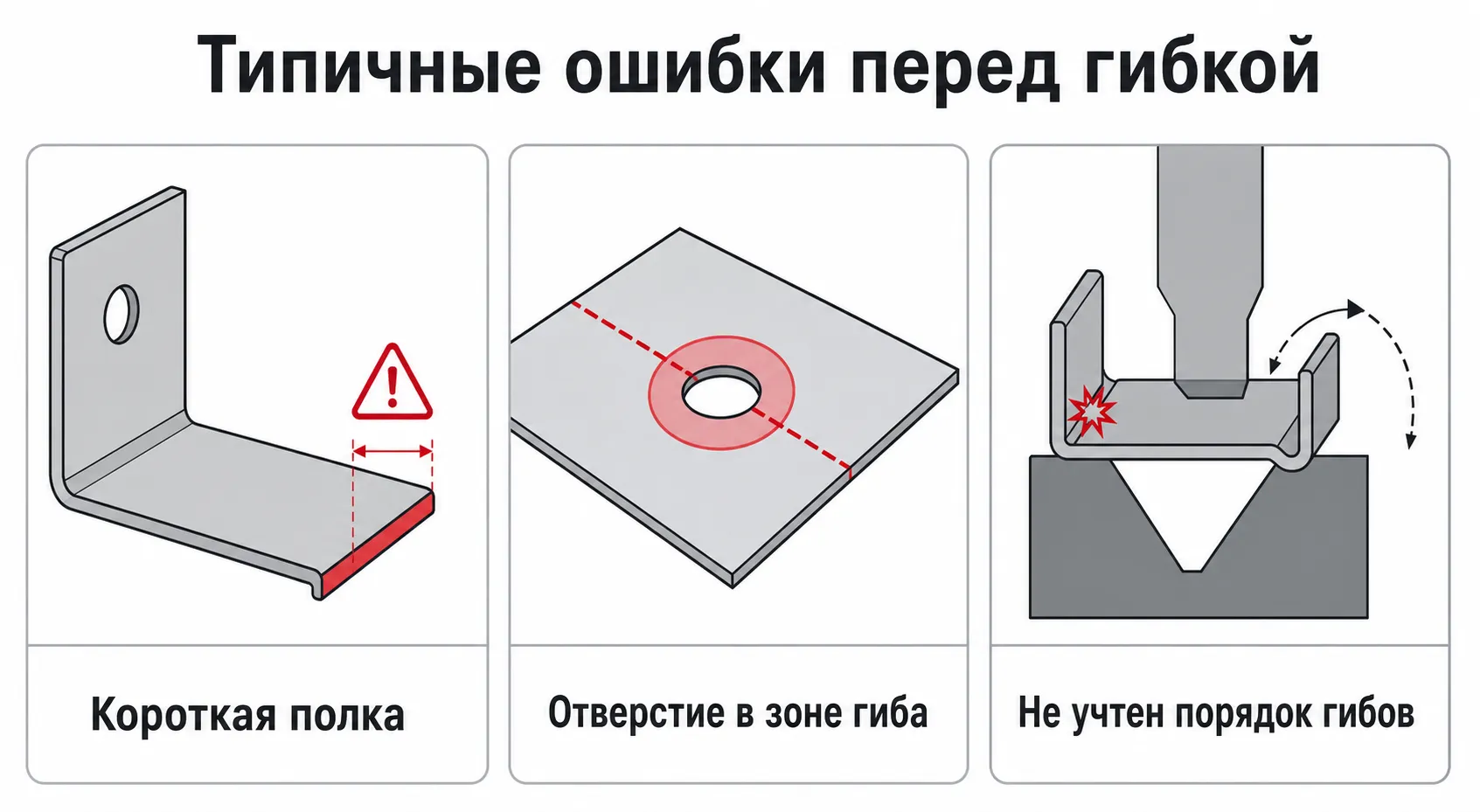

Типичные ошибки в чертежах и моделях
Самая частая ошибка — рисовать деталь так, как она должна выглядеть в сборке, но не проверять, можно ли ее реально согнуть. Особенно часто это встречается в корпусах, кожухах, кронштейнах, коробах и монтажных элементах.
Полка меньше технологического минимума
На модели всё выглядит аккуратно, но на прессе деталь не держится на матрице.
Отверстие попадает в зону гиба
После гибки отверстие вытягивается, а крепеж уже не совпадает с ответной деталью.
Задан слишком маленький внутренний радиус
Для мягкой стали это иногда проходит, но для нержавейки и алюминиевых сплавов риск трещин выше.
Не учтена последовательность гибов
Первые операции выполнить можно, но потом деталь упирается в пуансон, матрицу или станину.
Нет габаритов после гибки
Развертка помогает вырезать заготовку, но оператору также нужны размеры готовой детали.
Как проверить деталь перед отправкой в производство
Перед заявкой достаточно пройти короткий чек-лист. Он помогает быстро найти места, где гибка может стать проблемой.
- Указаны материал и толщина листа.
- Заданы углы гиба.
- Понятен внутренний радиус или указано, что радиус допускается “по инструменту”.
- Короткие полки проверены по таблице или согласованы с технологом.
- Отверстия и пазы не стоят вплотную к линии гиба.
- Есть габариты готовой детали после гибки.
- Понятно, какие размеры критичны для сборки.
- Для сложной детали приложена изометрия или 3D-модель.
💡 Совет: Если деталь серийная, не стоит проектировать ее на пределе возможностей гибки. Запас в несколько миллиметров по полке часто дешевле, чем переделка партии после первой примерки.
Когда короткую полку можно оставить
Короткая полка не всегда означает, что деталь спроектирована неправильно. Иногда ее можно выполнить, если металл тонкий, длина гиба небольшая, материал пластичный, есть подходящая узкая матрица, а размер не критичен для сборки.
Но это как раз тот случай, который нужно согласовывать до резки. Если сначала нарезать заготовки, а потом выяснить, что полка не гнется, исправлять будет дороже. Для ускорения расчета можно ориентироваться на статью как выглядит идеальная заявка: чем понятнее файлы и комментарии, тем быстрее технолог проверит деталь.
Часто задаваемые вопросы
Можно ли рассчитать минимальную полку только по толщине листа?
Нет. Толщина важна, но вместе с ней нужно учитывать радиус гиба, матрицу, материал, угол и форму детали.
Почему отверстия рядом с гибом деформируются?
Потому что в зоне гиба металл растягивается и смещается. Если отверстие попадает в эту зону, его может вытянуть или увести от нужного положения.
Можно ли сделать полку меньше, чем в таблице?
Иногда можно, но только после проверки по конкретной детали и оснастке. Для серийных изделий лучше закладывать запас.
Что лучше приложить к заявке на гибку?
Чертеж готовой детали, DXF-развертку, материал, толщину, количество, требования к точности и 3D-модель, если геометрия сложная.
Нужно ли указывать внутренний радиус гиба?
Если радиус важен для сборки или внешнего вида, его нужно указать. Если радиус не критичен, можно согласовать выполнение по имеющемуся инструменту.
Итог: Минимальная полка при гибке зависит от толщины листа, радиуса, матрицы и материала. Таблица помогает быстро оценить риск, но окончательное решение принимают по конкретной детали и оснастке. Если полка короткая, отверстие стоит рядом с линией гиба или в детали много последовательных гибов, лучше проверить конструкцию до запуска в производство.
