Сварка тонкого листового металла без прожогов и деформации: лазер, TIG или полуавтомат

Ниже разберем, почему тонкий металл прожигает и ведет, чем отличаются лазерная сварка, TIG и полуавтомат, а также что указать в заявке, чтобы технолог сразу понял задачу. Если нужна сама услуга, посмотрите разделы лазерная сварка, аргонодуговая сварка и полуавтоматическая сварка.

Какой металл считается тонким

В производственных задачах тонким листовым металлом обычно считают заготовки толщиной до 2-3 мм. Самые сложные случаи начинаются на 0,8-1,5 мм: кожухи, корпуса, крышки, панели, декоративные элементы, тонкие кронштейны, детали из нержавейки, алюминия или оцинкованной стали.

На таких толщинах важна не только прочность шва. Деталь должна сохранить плоскость, размеры, углы и посадочные места. Если после сварки ее поведет, отверстия могут перестать совпадать, корпус не соберется, а лицевая поверхность станет волнистой.

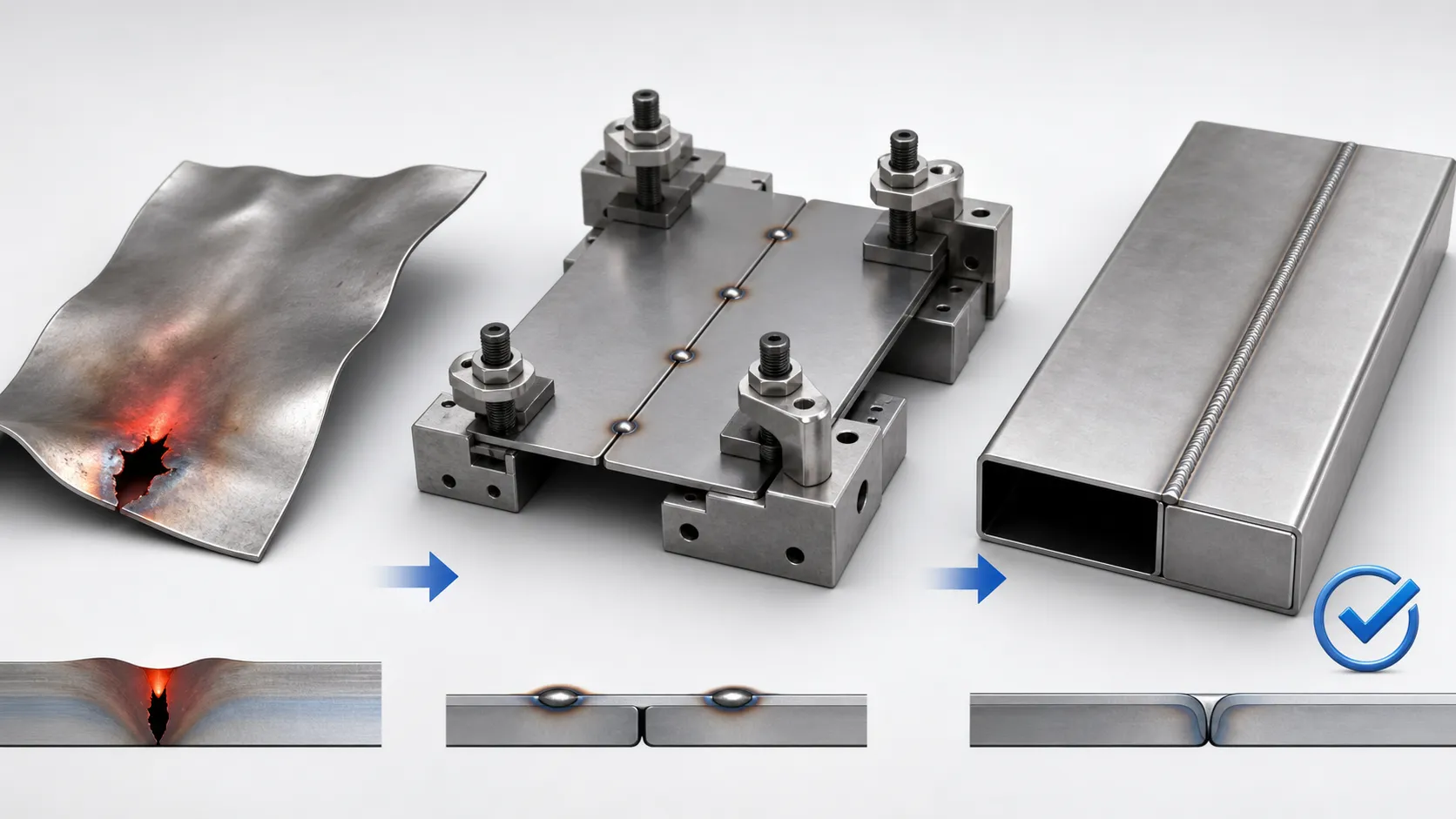

Почему тонкий металл прожигает

Прожог появляется, когда в зоне сварки слишком много тепла. Кромка расплавляется быстрее, чем формируется стабильная сварочная ванна, и металл проваливается. На толстом листе такая ошибка иногда остается локальной. На тонком она сразу превращается в отверстие, волну или испорченный край.

Почему металл ведет после сварки

Деформация возникает из-за неравномерного нагрева и охлаждения. Во время сварки металл расширяется, после остывания сжимается, и шов начинает тянуть деталь. Чем тоньше лист, тем меньше у него жесткости и тем заметнее увод.

• плоскость становится волнистой;
• угол уходит от заданного размера;
• отверстия перестают совпадать с ответной деталью;
• длинный шов стягивает изделие;
• после порошковой покраски дефекты становятся заметнее.

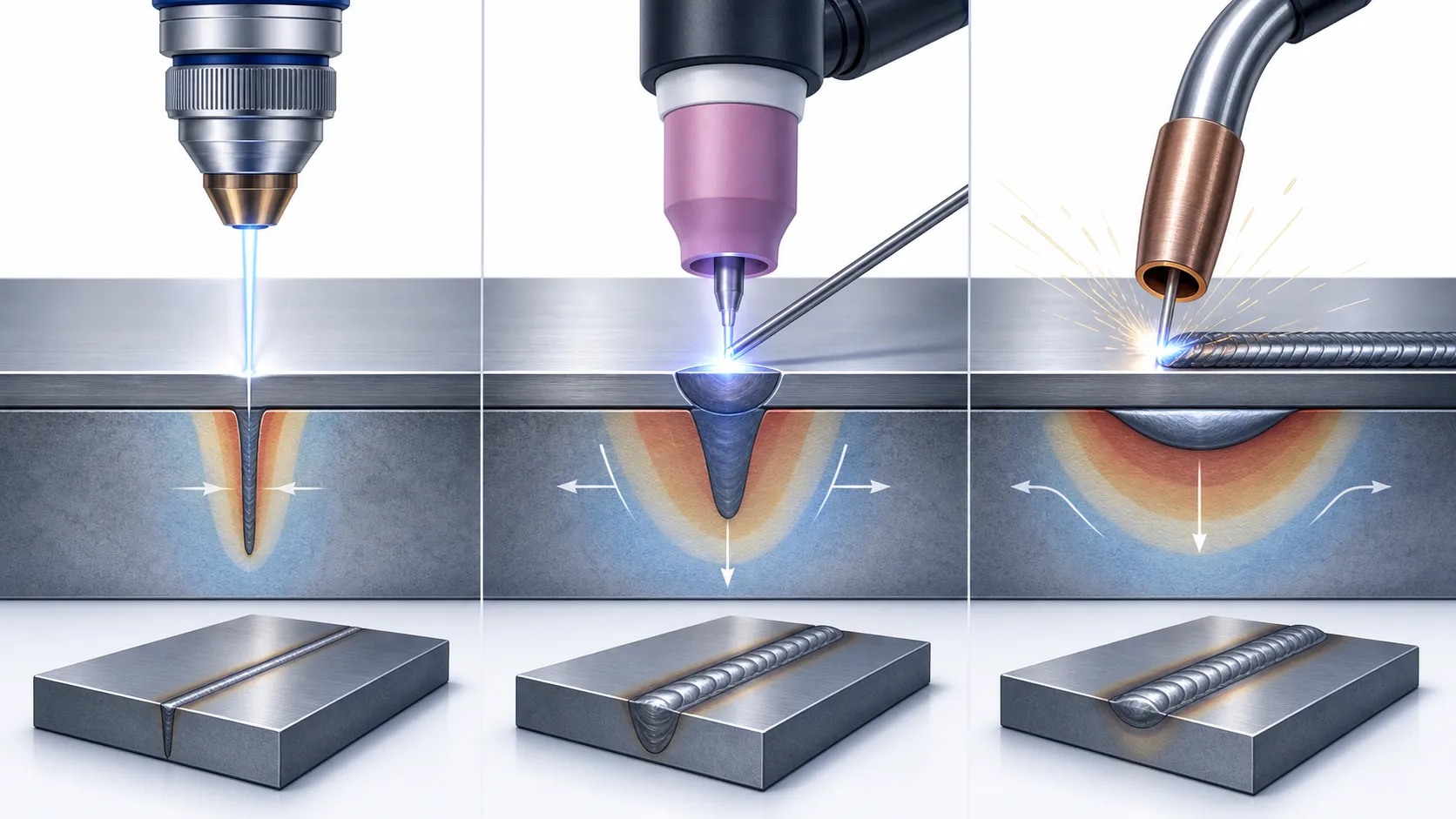

Лазер, TIG или полуавтомат: сравнение методов

Для тонкого листового металла чаще всего рассматривают лазерную сварку, TIG и полуавтомат MIG/MAG. Иногда используют ММА электродом или точечную сварку, но это уже зависит от соединения и требований к детали.

Когда лучше выбрать лазерную сварку

Лазерная сварка хорошо подходит для тонких листовых деталей, где нужно сохранить геометрию и получить аккуратный шов. Нагрев концентрируется в узкой зоне, поэтому металл меньше коробится, а после сварки часто требуется меньше зачистки.

Этот метод особенно полезен для корпусов, кожухов, декоративных элементов, тонких деталей из нержавейки и серийных изделий, которые после сварки идут на сборку или порошковую покраску.

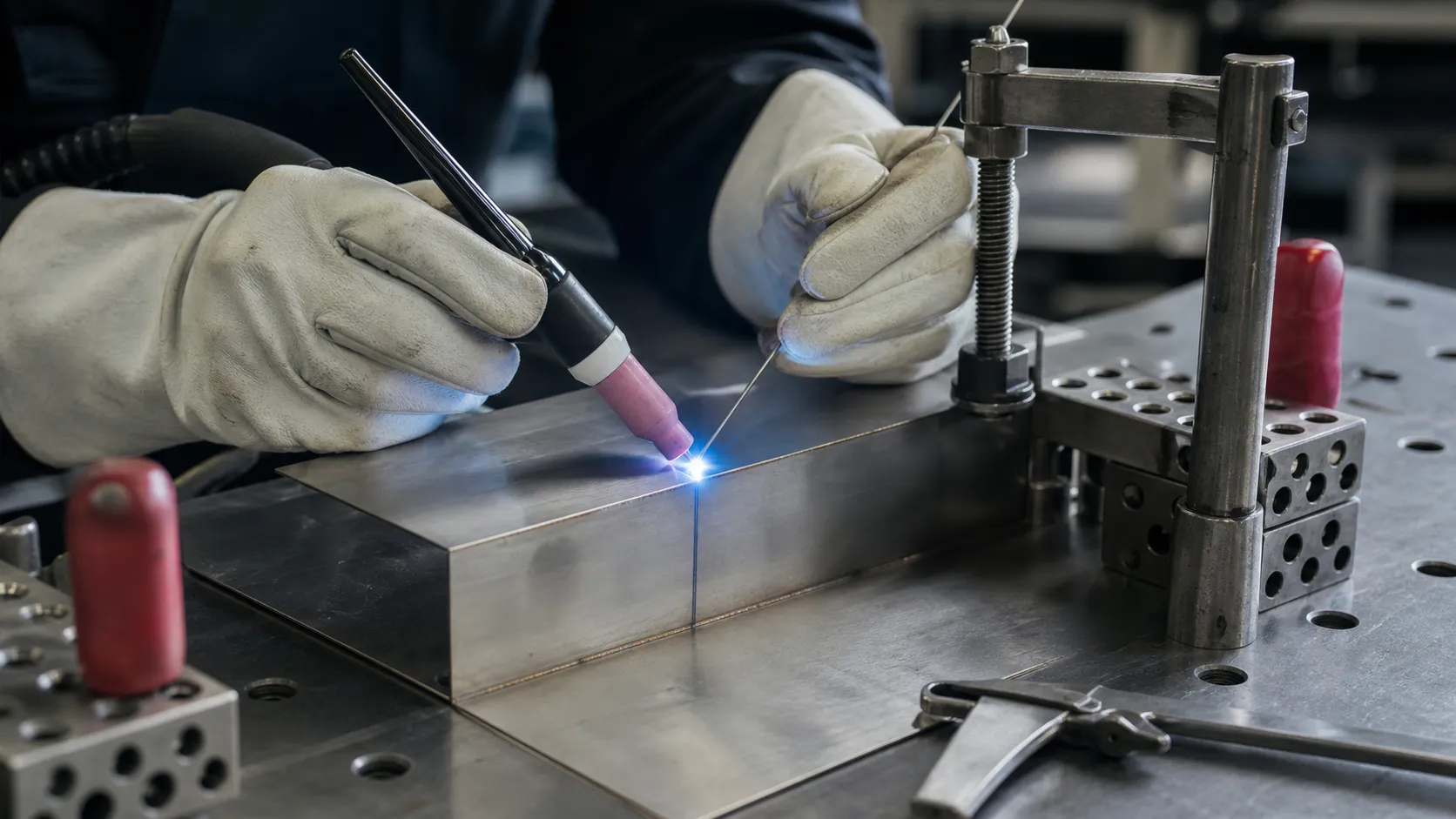

Когда подходит TIG

TIG, или аргонодуговая сварка, дает хороший контроль над сварочной ванной. Это важно для нержавеющей стали, алюминия и тонких деталей, где нельзя перегреть металл или испортить лицевую поверхность.

TIG часто выбирают для небольших и средних партий, ответственных швов, аккуратных соединений и деталей, где внешний вид шва имеет значение. Минус метода — скорость. Он обычно медленнее полуавтомата и требует опытного сварщика.

Когда достаточно полуавтомата

Полуавтоматическая сварка MIG/MAG подходит для многих задач с листовой сталью. Она производительнее TIG и удобна для серийной работы. При правильной настройке полуавтоматом можно варить тонкий металл без прожогов, но режимы нужно подбирать аккуратно.

Как снизить риск прожогов

Главное правило простое: не перегревать. Для тонкого металла важны пробный шов, правильная фиксация и стабильный зазор. Если деталь серийная, лучше проверить технологию на образце, чем потом исправлять всю партию.

1. Подобрать режим на образце такой же толщины и материала.
2. Уменьшить лишнее тепловложение: ток, длину прохода, задержку на одном месте.
3. Проверить зазор между деталями до сварки.
4. Очистить кромки от масла, ржавчины, краски и окалины.
5. Использовать прихватки и фиксацию, чтобы детали не расходились при нагреве.
6. Не варить длинный непрерывный шов, если конструкция допускает короткие участки.

Как уменьшить деформацию

Деформация зависит не только от сварочного аппарата. На нее влияет форма детали, расположение швов, порядок операций, жесткость конструкции и то, как заготовка закреплена во время работы.

Особенности разных материалов

Черная сталь обычно проще в работе, чем алюминий или нержавейка. Для нее часто используют полуавтомат, лазерную сварку или точечную сварку, если соединение нахлесточное.

Нержавеющая сталь чувствительна к перегреву. На поверхности могут появляться цвета побежалости, а зона шва может потребовать дополнительной обработки. Для тонкой нержавейки часто выбирают TIG или лазерную сварку.

Алюминий быстро отводит тепло и требует аккуратной подготовки. Поведение зависит от сплава, толщины и требований к шву. В таких задачах часто рассматривают TIG, а в отдельных случаях — лазерную сварку.

Оцинкованная сталь требует отдельного подхода. Цинковое покрытие в зоне сварки повреждается, при нагреве выделяются вредные пары, а после сварки может понадобиться защита участка от коррозии.

Что указать в заявке на сварку тонкого металла

Чем точнее заявка, тем быстрее технолог подберет метод и оценит риски. Формулировка «нужно сварить тонкий металл» почти ничего не говорит о задаче.

1. Материал и марку, если она известна.
2. Толщину листа.
3. Чертеж, DXF, STEP или эскиз с размерами.
4. Тип соединения: встык, внахлест, угловое, тавровое.
5. Требования к внешнему виду шва.
6. Нужна ли герметичность.
7. Будет ли последующая гибка, зачистка или порошковая покраска.
8. Количество деталей и требования к повторяемости.

Когда выгоднее полный цикл

Сварка тонкого листового металла редко существует отдельно. Обычно деталь сначала режут, затем гнут, сваривают, зачищают и красят. Если эти операции выполняют разные подрядчики, ошибки часто появляются на стыках.

Например, заготовку вырезали с небольшим отклонением, при гибке ушел размер, на сварке появился зазор, а после покраски дефект стал заметен. Формально каждый этап был почти в норме, но готовая деталь не подходит.

Полный цикл удобен тем, что лазерная резка, гибка, сварка и порошковая покраска согласованы между собой. Технолог видит всю цепочку и может заранее подсказать, где изменить чертеж, какой шов выбрать и как сохранить геометрию.
