Точечная сварка: какие изделия можно сварить и когда она нужна
Точечная сварка: какие изделия можно сварить и когда она нужна
Опубликовано
06.03.2026
Точечная (контактная) сварка — один из самых массовых способов неразъёмного соединения металлических деталей. Метод применяют на конвейерах автозаводов, при производстве бытовой техники, на участках изготовления металлоконструкций и в ремонтных мастерских.
❓
Вопрос
Что можно сварить точечной сваркой и когда она действительно нужна? Подходит ли метод для нержавейки, алюминия, оцинковки?
⚠️
Ограничение
Метод рассчитан на тонколистовой металл (до 3 мм) и соединение внахлёст. Герметичный шов, стыковые и угловые соединения — не его задача.
✅
Результат
При правильном выборе режимов точечная сварка даёт прочное соединение за доли секунды — без присадочного материала, без деформации и без зачистки.
В этой статье разберёмся, как работает точечная сварка, какие изделия и металлы ей подходят, когда она лучше MIG/TIG, а когда стоит выбрать другой способ.
Что такое точечная сварка и как она работает
Суть процесса: заготовки зажимаются между медными электродами, через зону контакта пропускается короткий импульс тока большой силы. Металл разогревается до пластического или жидкого состояния и образует сварное ядро — литую точку, скрепляющую детали.
Качество соединения определяют три параметра: сварочный ток (тысячи ампер), время импульса (доли секунды) и усилие сжатия электродов (сотни–тысячи ньютонов). Правильный подбор режимов даёт прочное соединение без прожогов и деформации.
Оборудование варьируется от стационарных машин для серийного производства до переносных сварочных аппаратов и ручных клещей для ремонта. По типу источника тока различают машины переменного тока, постоянного тока, конденсаторные и инверторные.
💡 Важно: Точечная сварка не требует присадочного материала, защитного газа и подготовки кромок. Это делает её одним из самых экономичных методов соединения тонколистового металла.
Какие изделия можно сварить точечной сваркой
Область применения точечной сварки охватывает десятки отраслей. Ниже — основные категории изделий, где метод используется чаще всего.

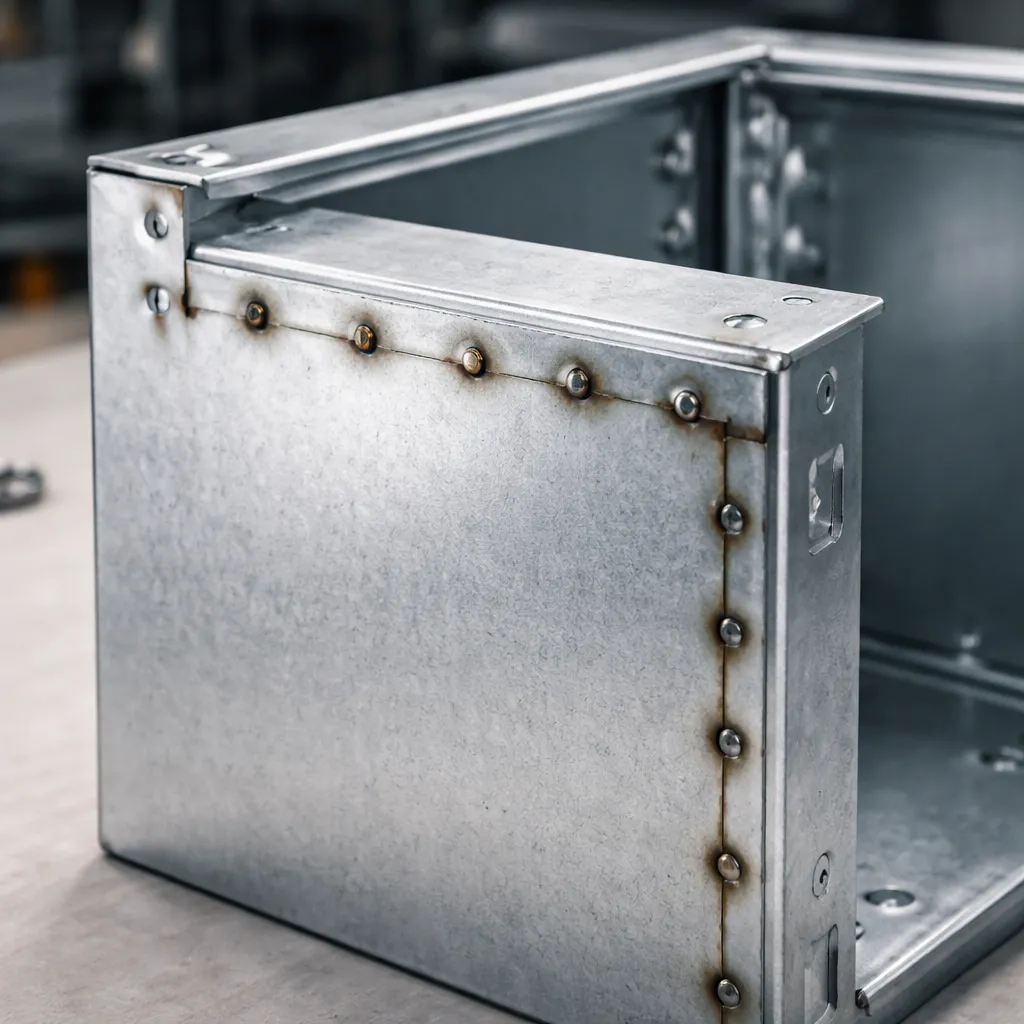

Корпусные детали и кожухи
Корпуса электрошкафов, кожухи вентиляционного оборудования, облицовочные панели — типичные изделия для точечной сварки. Тонколистовые заготовки соединяют внахлёст, что обеспечивает жёсткость при минимальных деформациях. Сварная точка скрыта внутри нахлёстки, поэтому готовое изделие сразу идёт на покраску.

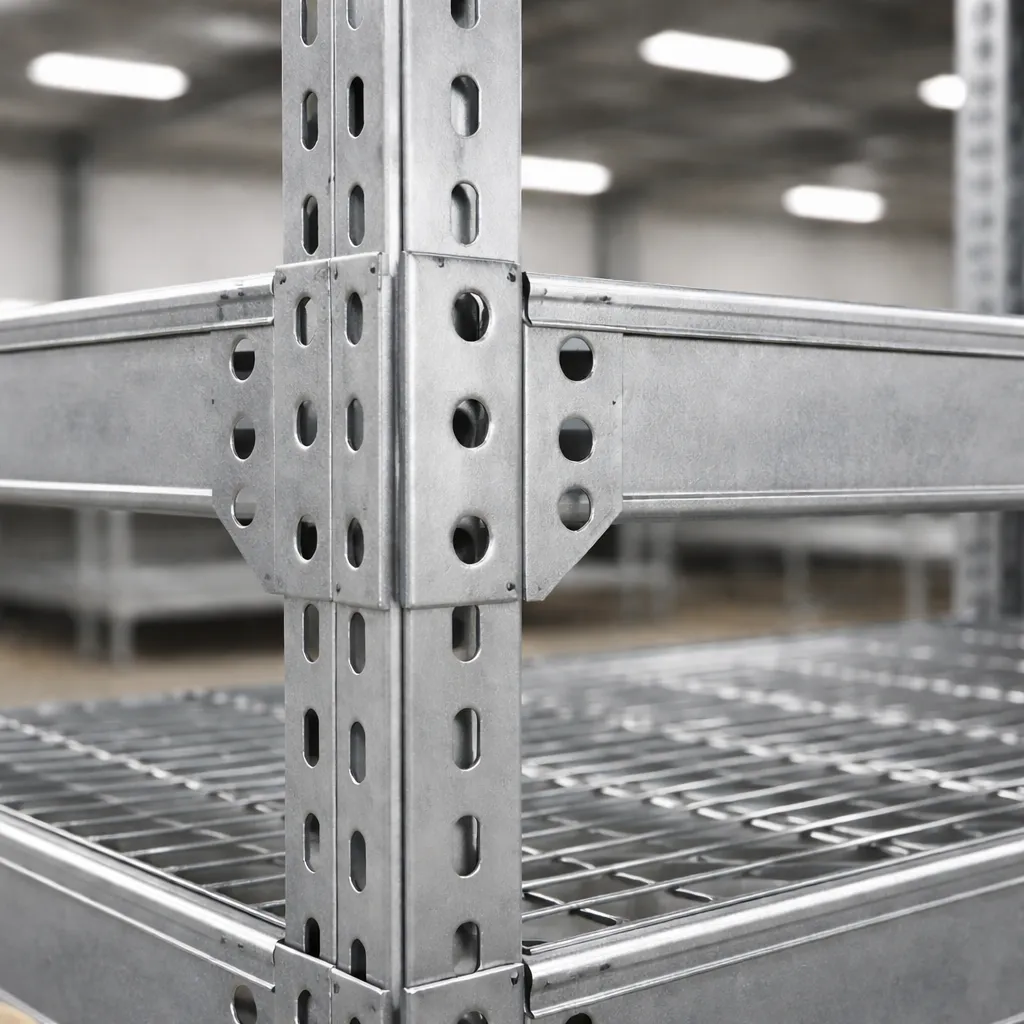

Шкафы, стеллажи, лотки, кронштейны
Серийное производство складских стеллажей, кабельных лотков, кронштейнов и монтажных профилей построено на точечной сварке. Одна точка — 0,1–0,5 секунды, что позволяет выпускать сотни изделий в смену. Сварные соединения работают на срез не хуже заклёпочных.

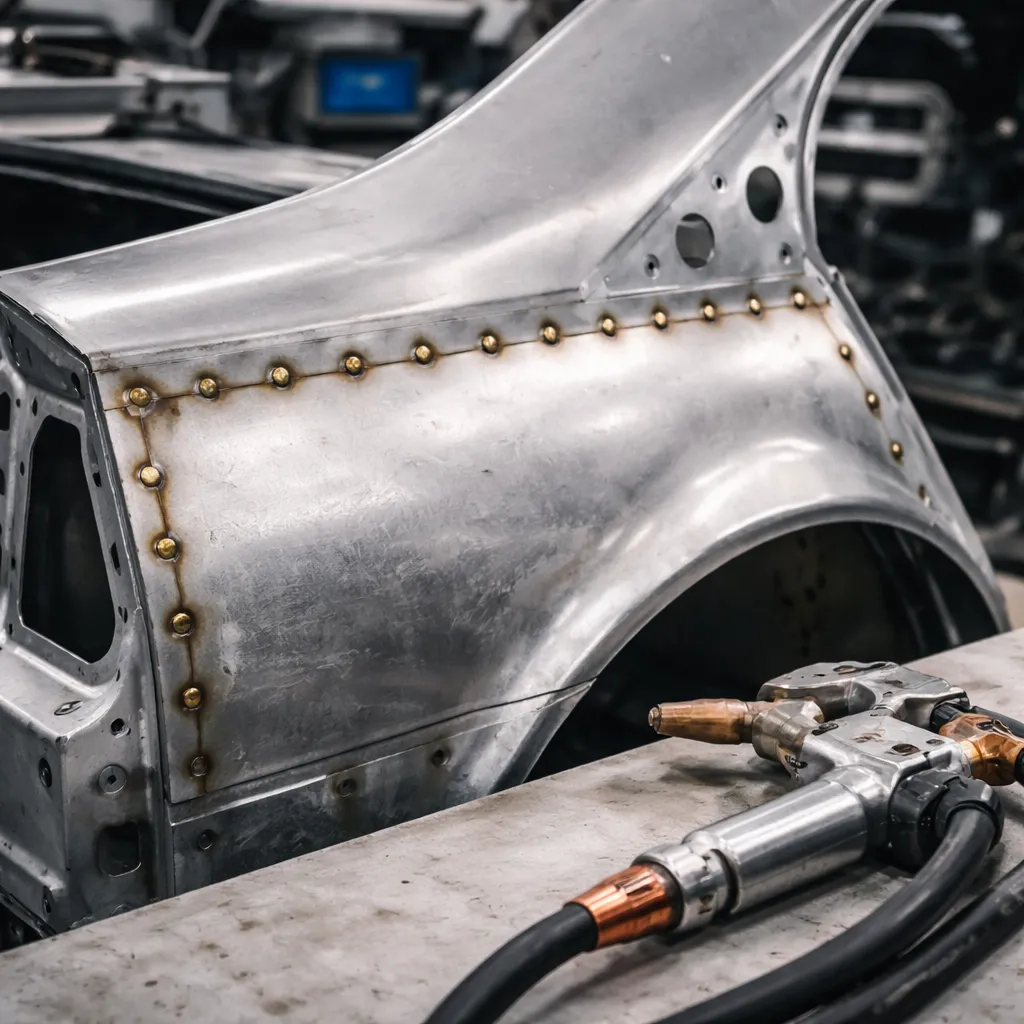

Автодетали и ремонтные элементы
Кузов легкового автомобиля содержит 4–6 тысяч сварных точек — лонжероны, арки, пороги, усилители соединены контактной точечной сваркой. В авторемонте споттеры применяют для правки вмятин. Метод также востребован в производстве бытовой техники, электротехнике, авиа- и вагоностроении.
Какие металлы и толщины подходят
Результат точечной сварки зависит от электрического сопротивления, теплопроводности и механических свойств сплава.
| Материал | Толщина, мм | Особенности применения |
|---|---|---|
| Низкоуглеродистая сталь | 0,5–3,0 | Идеальный материал: высокое контактное сопротивление, стабильный процесс. Основа автомобильного и приборного производства. |
| Оцинкованная сталь | 0,5–2,5 | Цинк увеличивает износ электродов, нужен повышенный ток. Электроды зачищают чаще. |
| Нержавеющая сталь | 0,3–2,0 | Нужен меньший ток, но точный контроль времени импульса для предотвращения перегрева. |
| Алюминий и сплавы | 0,5–2,0 | Ограничения: оксидная плёнка, высокая теплопроводность. Нужен повышенный ток, подготовка поверхности, конденсаторное оборудование. |
Низкоуглеродистая сталь
Основной материал для точечной сварки. Стали марок Ст3, 08кп, DC01–DC06 легко свариваются на стандартных режимах. Типичное усилие сжатия — 150–400 даН, ток — 6–12 кА при толщине 0,8–1,5 мм.
Нержавеющая сталь
Хромоникелевые стали (AISI 304, 316, 12Х18Н10Т) хорошо поддаются точечной сварке. Ток выставляют на 20–30% ниже, чем для низкоуглеродистой стали аналогичной толщины, а время импульса сокращают для предотвращения коробления.
Оцинкованная сталь
Востребована в строительстве и автопроме. Цинк плавится при 420 °C и загрязняет электроды, поэтому ток увеличивают на 10–15%, а электроды регулярно зачищают.
Алюминий: ограничения и условия
Оксидная плёнка Al₂O₃ мешает формированию ядра — перед сваркой поверхность обрабатывают механически или химически. Ток ставят в 2–3 раза выше, чем для стали, импульс сокращают. Применяют конденсаторные или среднечастотные машины постоянного тока.
Когда точечная сварка лучше других технологий
Выбор между точечной сваркой и альтернативами (MIG/MAG, TIG, лазерная сварка) зависит от задачи.
| Критерий | Точечная | MIG/MAG | TIG |
|---|---|---|---|
| Толщина заготовок | 0,3–3 мм | 0,8–20+ мм | 0,5–6 мм |
| Тип соединения | Нахлёстка | Стыковое, угловое | Стыковое, угловое |
| Скорость (серия) | Очень высокая | Средняя | Низкая |
| Деформация | Минимальная | Умеренная | Минимальная |
| Присадочный материал | Не нужен | Проволока + газ | Пруток + газ |
| Герметичность шва | Нет (точечно) | Да (сплошной шов) | Да (сплошной шов) |
| Автоматизация | Легко (роботы) | Средне | Сложно |
Вывод: Для серийного соединения тонколистовых деталей внахлёст без требований к герметичности точечная сварка выигрывает по скорости и стоимости. Для герметичных или стыковых швов выбирайте дуговые либо лазерные методы.
Когда точечная сварка не подходит
Несмотря на универсальность, у метода есть чёткие ограничения:
- Толстый металл (свыше 3–4 мм на сторону) — нужен колоссальный ток и усилие, оборудование становится непропорционально дорогим.
- Герметичные швы — точечная сварка не создаёт сплошного шва. Для ёмкостей и трубопроводов нужна шовная контактная или дуговая сварка.
- Стыковые и угловые соединения — метод рассчитан на нахлёстку. Стыковые и тавровые швы — не для точечной сварки.
- Большая разница толщин (более 1:3) — сварное ядро смещается к толстой детали, прочность падает.
- Труднодоступные участки — электроды должны подойти с двух сторон. При ограниченном доступе нужны специальные клещи или другой метод.
⚠️ Важно: Если конструкция требует герметичного или стыкового шва, если толщина металла превышает 3–4 мм или доступ к зоне сварки ограничен — рассмотрите MIG/MAG, TIG или лазерную сварку.
Частые дефекты и как их избежать
Сварное ядро визуально скрыто, поэтому контроль качества — отдельная задача. Основные дефекты:
Непровар
Малый диаметр ядра из-за недостаточного тока или загрязнённых электродов. Решение: увеличить ток, зачистить электроды.
Выплеск металла
Расплав вылетает из-под электрода при чрезмерном токе или малом усилии сжатия. Решение: снизить ток, увеличить усилие, очистить заготовки.
Прожог
Сквозное проплавление листа. Характерен для тонкого металла. Решение: уменьшить ток и время импульса.
Чрезмерный отпечаток электрода
Глубокая вмятина, снижающая сечение детали. Решение: контролировать усилие и состояние электрода.
Трещины в ядре
Появляются при неправильном охлаждении или загрязнённом прокате. Решение: оптимизировать режим проковки после сварки.
Как оформить заказ на изготовление изделий
Если вам нужны серийные детали или узлы, изготовленные точечной сваркой, порядок работы обычно следующий:
- Чертежи и ТЗ — укажите материал, толщину, количество и расположение сварных точек.
- Выбор производства — убедитесь, что у исполнителя есть оборудование нужного типа и мощности.
- Пробная партия — для ответственных изделий закажите образцы с разрушающим контролем.
- Серия — после согласования качества запускайте производство. Точечная сварка легко масштабируется.
Часто задаваемые вопросы
Можно ли варить точечной сваркой алюминий?
Да, но нужен повышенный ток (в 2–3 раза выше, чем для стали), тщательная очистка от оксидной плёнки и конденсаторное или среднечастотное оборудование.
Какая максимальная толщина для точечной сварки?
Для стандартного оборудования — до 3 мм на сторону. Промышленные машины мощностью 100+ кВА сваривают до 4–5 мм.
Чем точечная сварка отличается от контактной?
Точечная — разновидность контактной сварки. Контактная также включает шовную (роликовую), стыковую и рельефную. Все используют нагрев сопротивлением, но различаются формой электродов и типом соединения.
Можно ли проверить качество без разрушения?
Да — ультразвуковой контроль, визуальный осмотр отпечатка, замер диаметра ядра. Для ответственных конструкций дополнительно проводят выборочные испытания на срез и отрыв.
