Точечная сварка металлов: современный взгляд на проверенную технологию
Точечная сварка металлов: современный взгляд на проверенную технологию
Опубликовано
22.04.2025
В мире производства существует множество способов соединения металлических деталей, но точечная сварка выделяется своей эффективностью и практичностью. Это технология, которая незаметно присутствует во многих окружающих нас предметах – от автомобилей до бытовой техники. Рассмотрим, что представляет собой эта технология, почему она столь востребована и где находит свое применение.
Сущность и принцип работы точечной сварки
Точечная сварка, известная также как контактная точечная сварка, основана на физическом законе Джоуля-Ленца. Суть процесса заключается в локальном нагреве металла при прохождении через него электрического тока. Когда мощный ток проходит через место соприкосновения двух металлических листов, возникающее сопротивление приводит к интенсивному нагреву и плавлению металла именно в этой точке.
Процесс выполняется в несколько этапов:
- Металлические детали размещаются между двумя электродами
- Электроды сжимают детали с определенным усилием
- На короткое время (обычно 0,1-3 секунды) через электроды подается ток высокой силы
- В месте наибольшего сопротивления образуется расплавленное ядро
- После отключения тока металл быстро кристаллизуется, формируя прочное соединение
Для успешной сварки критически важны несколько параметров: величина тока (часто тысячи ампер), продолжительность его подачи, давление электродов и площадь их контактной поверхности. Современные сварочные аппараты позволяют точно регулировать эти параметры для получения оптимальных результатов с различными материалами.

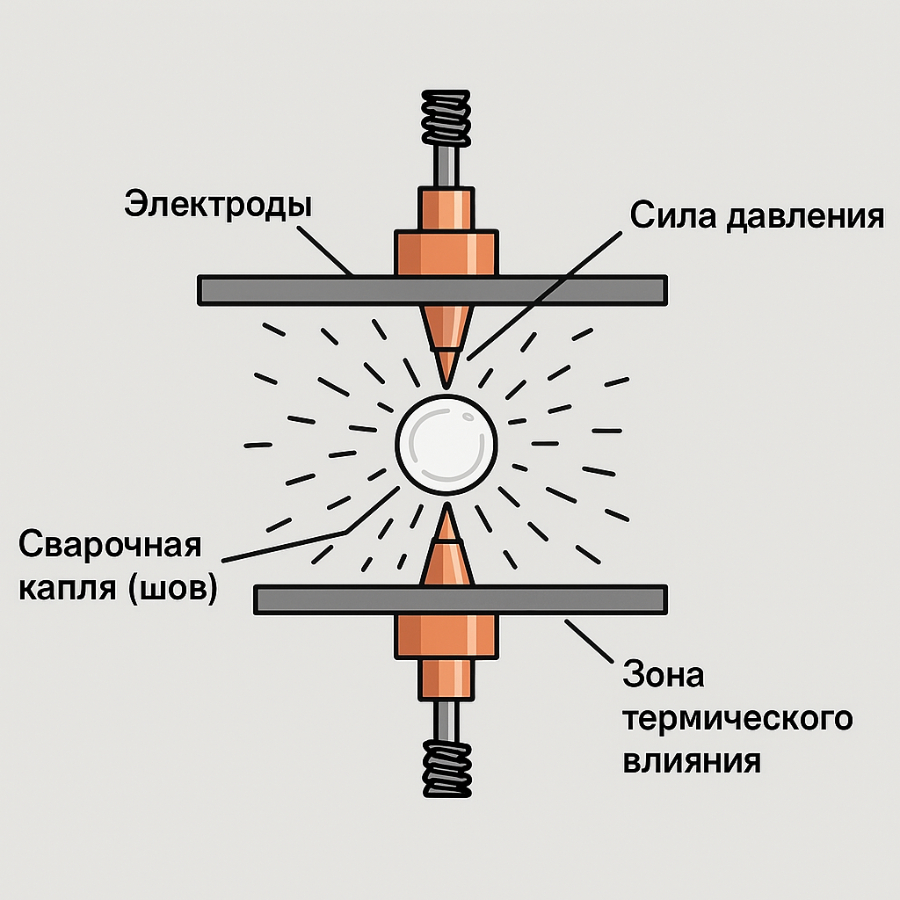

Схематическое изображение процесса точечной сварки в разрезе. На иллюстрации показаны два металлических листа, сжатые между медными электродами, а также образование сварной точки в месте соединения. Отмечены ключевые элементы процесса: электроды, прикладываемое давление, сварное ядро и зона термического влияния.
Области применения
| Отрасль | Описание применения |
|---|---|
| Автомобильная промышленность | Пожалуй, самое масштабное применение точечной сварки можно наблюдать в автомобилестроении. Кузов среднестатистического современного автомобиля содержит до 5000 сварных точек! Технология используется для соединения панелей кузова, дверей, капотов и множества других компонентов. Автоматизированные линии с роботами-сварщиками способны создавать сотни точечных соединений в минуту, что делает процесс сборки высокоэффективным. |
| Производство бытовой техники | Корпуса холодильников, стиральных машин, микроволновых печей и другой бытовой техники часто собираются с использованием точечной сварки. Технология обеспечивает прочное соединение металлических панелей при минимальных затратах времени и материалов. |
| Электроника | В производстве электронных устройств точечная сварка находит применение при соединении контактов батарей, проводов и других мелких компонентов. Главное преимущество здесь — минимальное тепловое воздействие на окружающие детали, что особенно важно для чувствительной электроники. |
| Машиностроение и аэрокосмическая отрасль | Легкие и прочные металлические конструкции, используемые в машиностроении и даже аэрокосмической отрасли, нередко создаются с применением точечной сварки. Метод позволяет эффективно соединять тонкие металлические листы без добавления лишнего веса конструкции. |
Панорамный снимок роботизированной линии точечной сварки на автомобильном производстве. На фотографии запечатлены несколько автоматизированных роботов-манипуляторов, выполняющих сварку кузова автомобиля.
Преимущества точечной сварки
Точечная сварка не случайно стала одной из ведущих технологий в промышленности. Среди её основных преимуществ:
- Высокая производительность: один сварочный цикл занимает доли секунды, что позволяет выполнять до 800 соединений в минуту при использовании автоматизированного оборудования.
- Экономическая эффективность: технология не требует дополнительных расходных материалов, таких как сварочная проволока или защитный газ, что снижает производственные затраты.
- Отличная интеграция с автоматизированными системами: точечная сварка легко встраивается в поточные производственные линии и роботизированные комплексы.
- Минимальная деформация изделий: благодаря локализованному нагреву тепловое воздействие на детали минимально, что позволяет сохранить их форму и размеры.
Ограничения и особенности технологии
При всех своих достоинствах точечная сварка имеет и определенные ограничения:
- Материалы: наиболее эффективна для металлов с хорошей электропроводностью, таких как сталь и алюминий. Сварка меди и некоторых сплавов может требовать специальных условий.
- Толщина материала: оптимально подходит для листов толщиной до 3 мм. Более толстые материалы могут потребовать других методов сварки или создания нескольких сварных точек.
- Доступность: для выполнения сварки электроды должны иметь доступ к обеим сторонам свариваемых деталей, что может быть проблематично для сложных конструкций.
Как добиться качественного результата
Для получения надежных сварных соединений важно следовать нескольким основным рекомендациям:
- Правильно подбирайте параметры сварки: сила тока, время его подачи и давление электродов должны соответствовать свариваемым материалам и их толщине.
- Следите за состоянием электродов: регулярно проверяйте их выравнивание и состояние контактной поверхности. Изношенные или неправильно расположенные электроды могут привести к некачественным соединениям.
- Тщательно подготавливайте поверхности: перед сваркой детали должны быть очищены от масла, оксидных пленок и других загрязнений, которые могут негативно повлиять на качество сварки.
- Выбирайте подходящее оборудование: при выборе сварочного аппарата учитывайте специфику вашего производства, включая типы свариваемых материалов, их толщину и требуемую производительность.
Точечная сварка в сравнении с другими методами
В отличие от дуговой сварки, которая более универсальна, но медленнее и вызывает большие деформации, точечная сварка идеальна для массового производства изделий из тонкого металла. Лазерная сварка обеспечивает высокую точность и может работать со сложными материалами, но требует дорогостоящего оборудования и более сложна в настройке.
Каждый метод сварки имеет свою нишу применения, и выбор конкретной технологии должен основываться на специфике производственной задачи, требованиях к качеству соединения и экономических факторах.
Заключение
Точечная сварка, несмотря на свою более чем вековую историю, остается одной из ключевых технологий современного производства. Сочетание скорости, эффективности и надежности делает ее незаменимой в массовом производстве металлических изделий. С развитием систем управления и автоматизации эта технология продолжает совершенствоваться, адаптируясь к новым материалам и производственным требованиям.
Понимание принципов, преимуществ и ограничений точечной сварки позволяет производителям эффективно использовать эту технологию для создания качественных и долговечных изделий при оптимальных затратах ресурсов.
